BIM（building information modeling）,即建筑信息模型，bim是以計算機三維數字技術為基礎，集成各種相關信息的工程數據模型，可以為設計、施工和運營提供相協調的、內部保持一致的并可進行運算的信息模型。
BIM技術允許通過三維建模方式進行工程項目的展示與溝通，同時可以在模型中整合出工程過程中需要的相關信息，例如可以利用bim系統創建的三維數字模型形象的展示建筑設計外觀，在bim模型的圖元對象信息中記錄門窗的高度、寬度、防火等級等詳細門窗信息。
BIM應用介紹
1.BIM模型維護
BIM模型維護是指根據項目建設進度建立和維護BIM模型，使用BIM平臺匯總各項目團隊所有的建筑工程信息，消除項目中的信息孤島，并將得到的信息結合三維模型進行整理和儲存，以備項目全過程中項目各相關利益方隨時共享。
2.場地分析
場地分析是研究影響建筑物定位的主要因素，是確定建筑物的空間方位和外觀、建立建筑物與周圍景觀的聯系的過程。
3.建筑策劃
建筑策劃是在總體規劃目標確定后，根據定量分析得出設計依據的過程。
4.方案論證
在方案論證階段，項目投資方可以使用BIM來評估設計方案的布局、視野、照明、安全、人體工程學、聲學、紋理、色彩及規范的遵守情況。
5.可視化設計
BIM的出現使得設計師不僅擁有了三維可視化的設計工具，所見即所得，更重要的是通過工具的提升，使設計師能使用三維的思考方式來完成建筑設計，同時，也使業主及最終用戶真正擺脫技術壁壘的限制，隨時知道自己的投資能獲得什么。
6.性能化設計
利用BIM技術，建筑師在設計過程中創建的虛擬建筑模型已經包含了大量的設計信息（幾何信息、材料性能、構件屬性等），只要將模型導入相關的性能化分析軟件，就可以得到相應的分析結果，大大降低了性能化分析的周期，提高了設計質量，同時，也使設計公司能夠?yàn)闃I(yè)主提供更專業的技能和服務。
7.工程量統計
通過BIM獲得的準確的工程量統計可以用于前期設計過程中的成本估算、在業主預算范圍內不同設計方案的探索或者不同設計方案建造成本的比較以及施工開始前的工程量預算和施工完成后的工程量決算。
8.施工進度模擬
以下詳細介紹。
9.施工組織模擬
施工組織是對施工活動實行科學管理的重要手段，它決定了各階段的施工準備工作內容，協調了施工過程中各施工單位、各施工工種、各項資源之間的相互關系。施工組織設計是用來指導施工項目全過程各項活動的技術、經濟和組織的綜合性解決方案，是施工技術與施工項目管理有機結合的產物。
通過BIM可以對項目的重點或難點部分進行可建性模擬，按月、日、時進行施工安裝方案的分析優化。對于一些重要的施工環節或采用新施工工藝的關鍵部位、施工現場平面布置等施工指導措施進行模擬和分析，以提高計劃的可行性；也可以利用BIM技術結合施工組織計劃進行預演以提高復雜建筑體系的可造。
借助BIM對施工組織的模擬，項目管理方能夠非常直觀地了解整個施工安裝環節的時間節點和安裝工序，并清晰把握在安裝過程中的難點和要點，施工方也可以進一步對原有安裝方案進行優化和改善，以提高施工效率和施工方案的安全性。
10.管線綜合
隨著建筑物規模和使用功能復雜程度的增加，無論設計企業還是施工企業甚至是業主對機電管線綜合的要求愈加強烈。利用BIM技術，通過搭建各專業的BIM模型，設計師能夠在虛擬的三維環境下方便地發現設計中的碰撞沖突，從而大大提高了管線綜合的設計能力和工作效率。這不僅能及時排除項目施工環節中可能遇到的碰撞沖突，顯著減少由此產生的變更申請單，更大大提高了施工現場的生產效率，降低了由于施工協調造成的成本增長和工期延誤。
BIM技術在預制裝配式結構中的應用
裝配式建筑的核心是“集成”，BIM方法是集成的主線，這條主線串聯起設計，生產、施工、管理的全過程，服務于設計、加工、施工、運維的全生命周期。
1.應用優勢
BIM在住宅設計，預制構件深化設計和生產以及施工階段的應用貫穿整個建筑的各個環節，不但減少質量事故的發生，而且增加了項目的透明度和可控性。在未來，BIM技術將全面改善建筑的建造、維護和后期管理的狀況，它的建筑全壽命周期有著各方面的優越性。

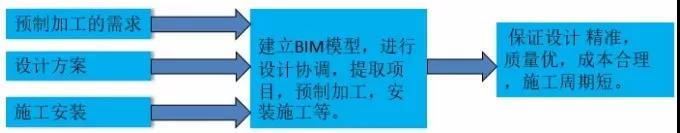

基于BIM技術的預制裝配式建筑設計不同于傳統設計，它包括建筑本身的設計以及后期的深化。
2.初步設計階段

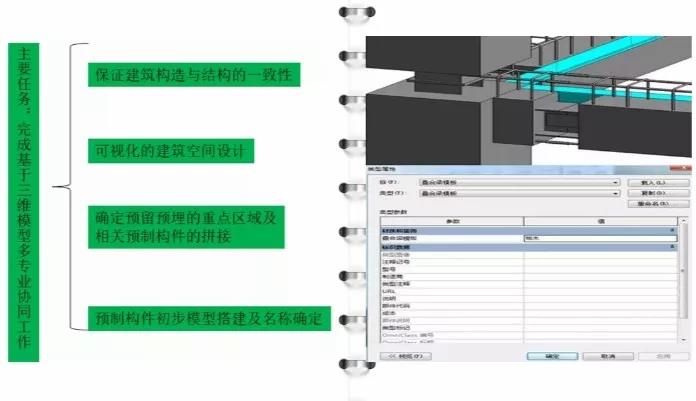

BIM協同設計
初始階段：首先各專業搭建單項三維模型，最后各專業合成

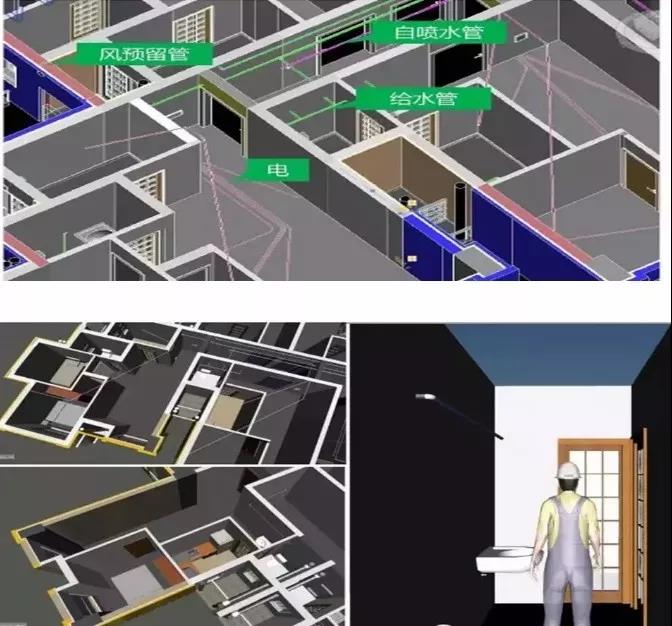

BIM可視化
3.施工圖設計階段

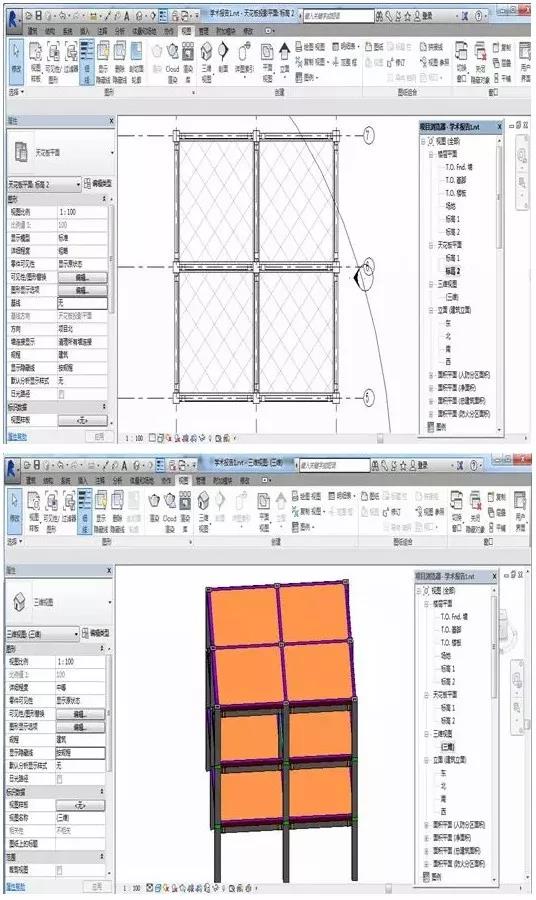

（1）模型深化、建立完整模型

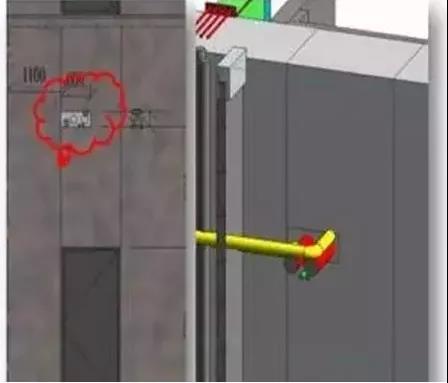

（2）碰撞檢測及設計優化，直觀展現各專業之間的位置沖突
（3）預制構件詳圖
4.深化設計階段

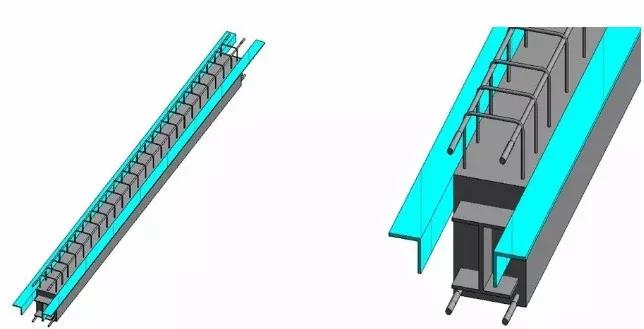

預制構件詳圖-中梁
預制構件詳圖-邊梁

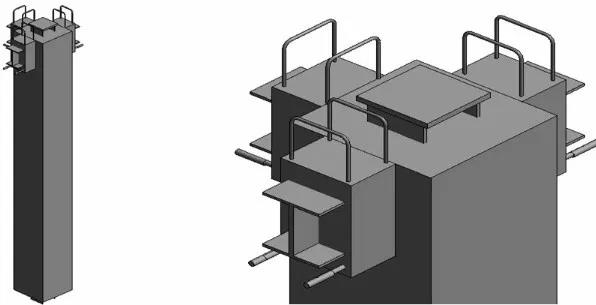

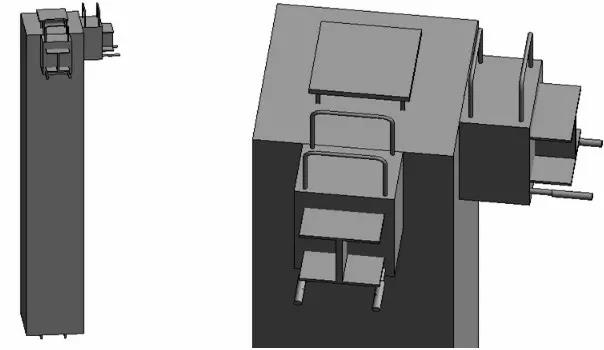

預制構件詳圖-邊柱

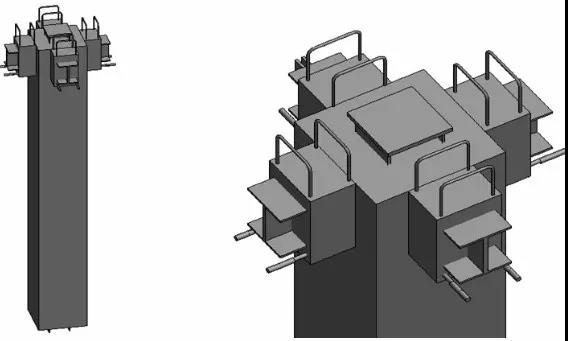

預制構件詳圖-中柱
預制構件詳圖-角柱
預制構件詳圖-連接節點詳圖

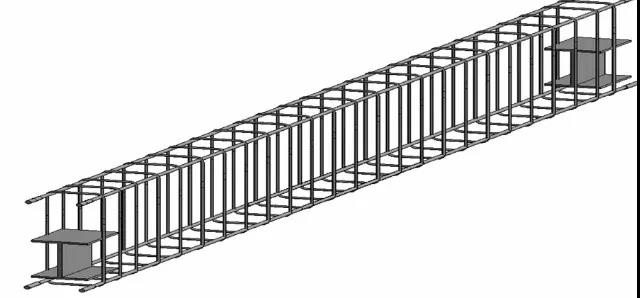

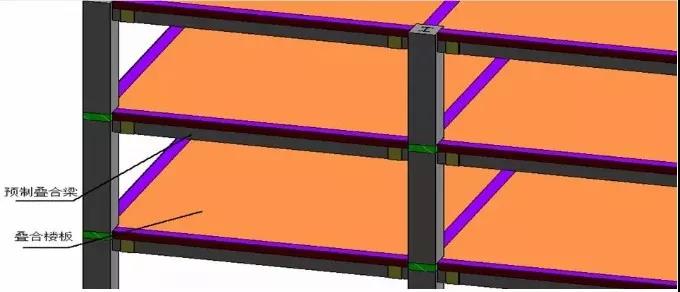

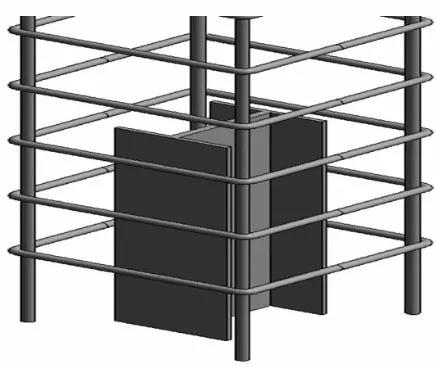

疊合梁鋼筋及型鋼連接圖

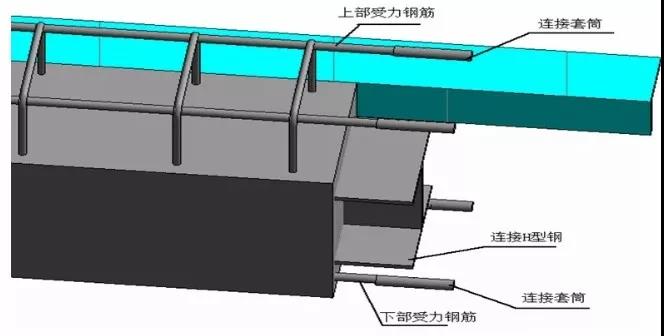

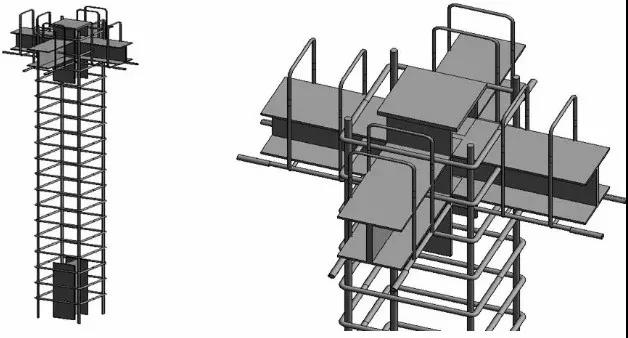

預制梁柱節點鋼筋及型鋼連接圖
預制梁柱節點鋼筋及型鋼連接圖

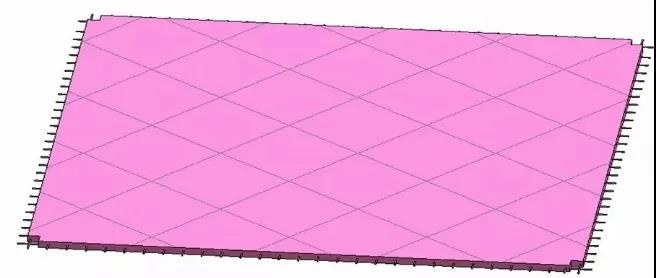

預制構件詳圖-預制疊合板

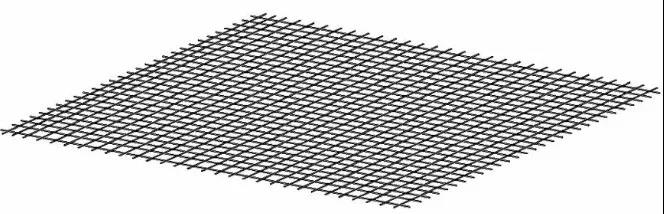

預制構件詳圖-預制疊合板鋼筋連接圖

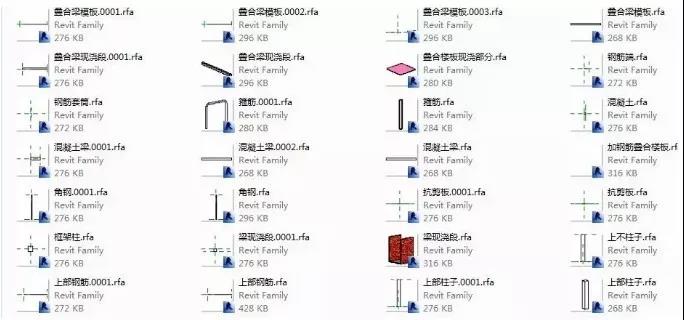

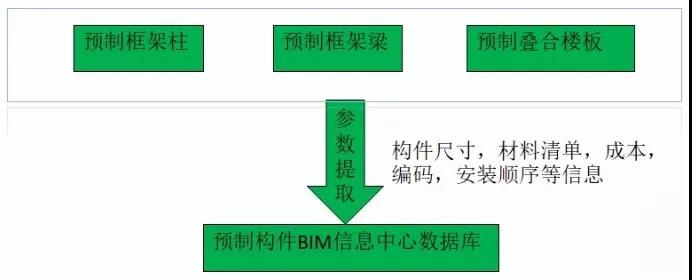

建立構件數據庫

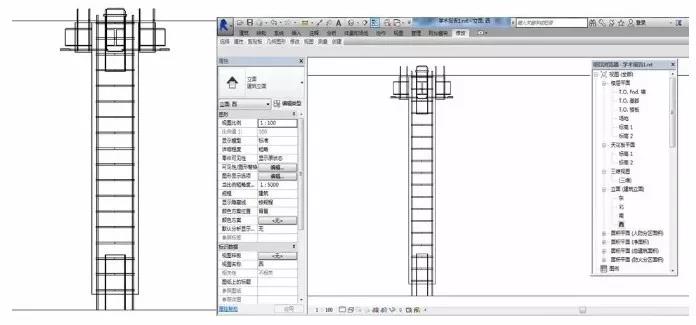

由三維模型生成二維圖紙

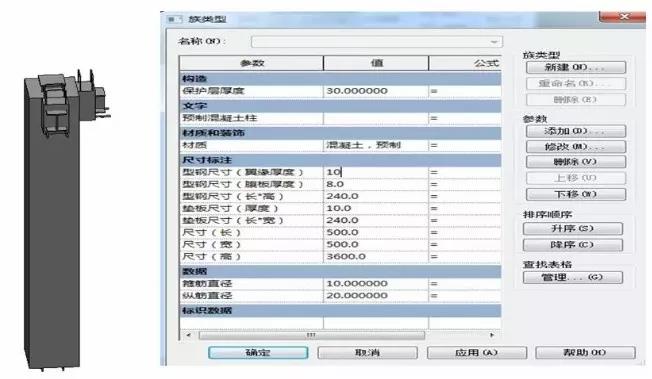

預制構件的信息集成

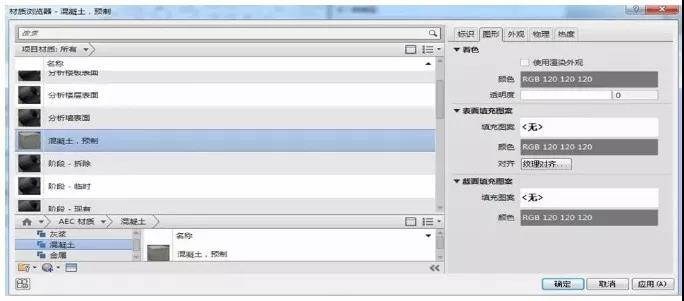

預制構件材質
5.構件加工階段
解決方案：

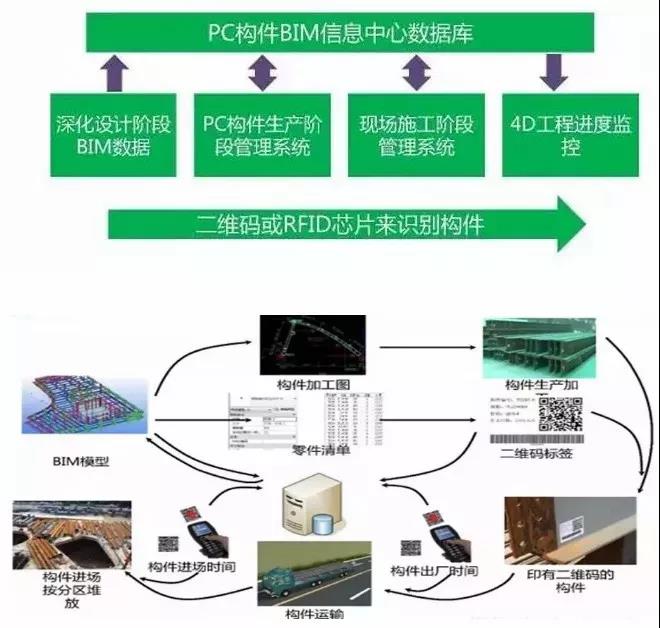

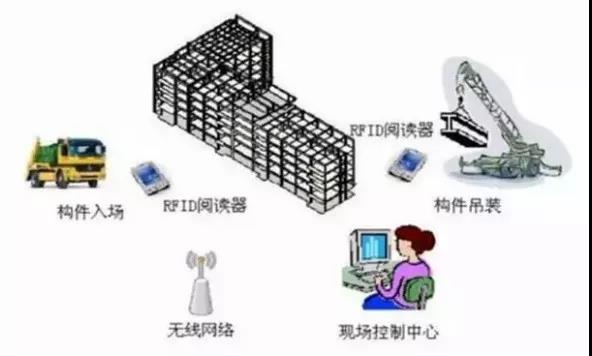

基于BIM及互聯網技術的PC構件生產及施工管理系統，信息粒度達到鋼筋級別的碰撞檢查，二維碼識別或RFID芯片及現場手持設備。
6.施工階段應用
構件運輸堆放：
根據二維碼中構件的施工分區信息，進行吊裝，安裝。
在模型中直觀顯示構件的安裝信息，如堆放中，已安裝等，便于管理施工進度。

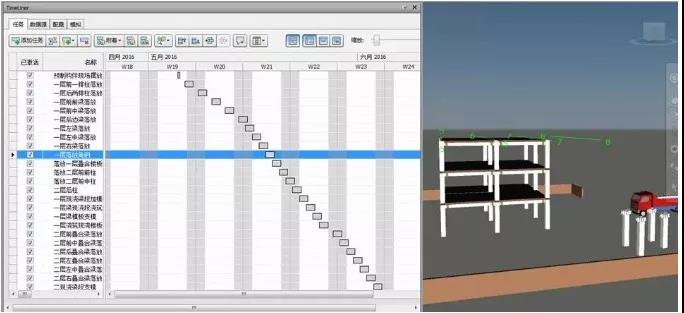

施工進度計劃：

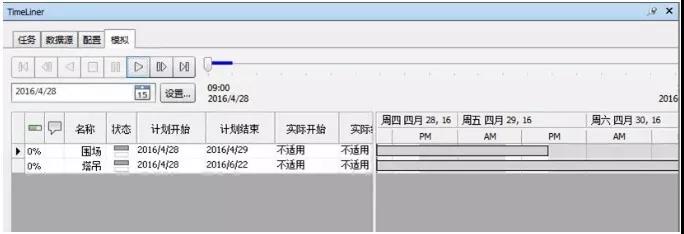

與BIM 模型結合，直觀顯示項目進度。
項目各階段的進度情況：
BIM施工進度模擬
建筑施工是一個高度動態的過程，隨著建筑工程規模不斷擴大，復雜程度不斷提高，使得施工項目管理變得極為復雜。通過將BIM與施工進度計劃相鏈接，將空間信息與時間信息整合在一個可視的4D（3D+Time）模型中，可以直觀、精確地反映整個建筑的施工過程。
4D施工模擬技術可以在項目建造過程中合理制定施工計劃、精確掌握施工進度，優化使用施工資源以及科學地進行場地布置，對整個工程的施工進度、資源和質量進行統一管理和控制，以縮短工期、降低成本、提高質量。此外，借助4D模型，施工企業在工程項目投標中將獲得競標優勢，BIM可以協助評標專家從4D模型中很快了解投標單位對投標項目主要施工的控制方法、施工安排是否均衡、總體計劃是否基本合理等，從而對投標單位的施工經驗和實力作出有效評估。
